Ülevaade

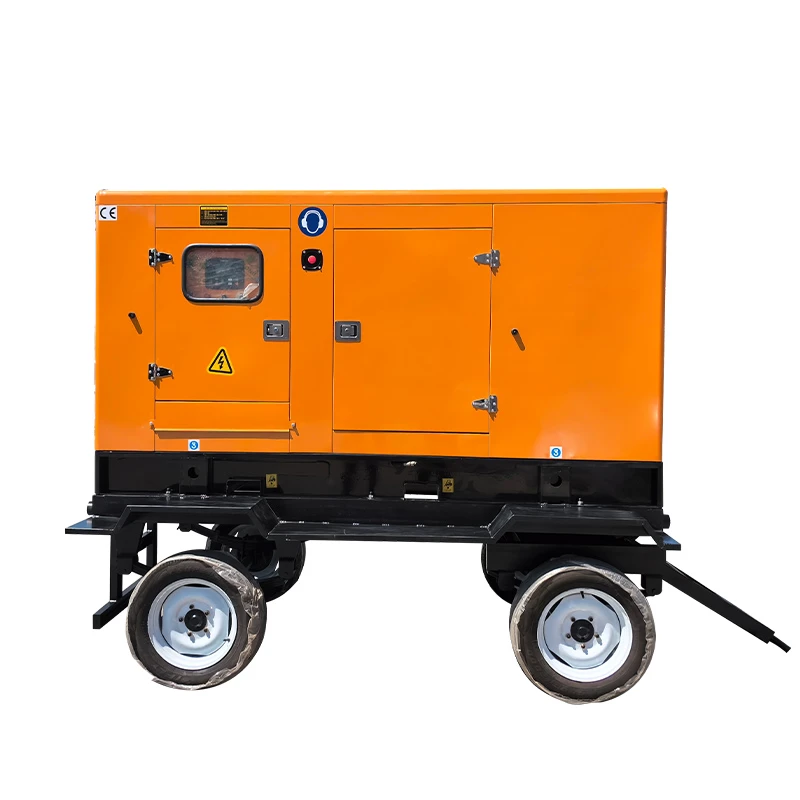

Ooterežiimi diiselgeneraatori komplekt pakub automatiseeritud sõltumatut varutoidet, mis on automaatse ülekandelüliti (ATS) kaudu püsivalt ühendatud rajatise elektrisüsteemiga.
Toote spetsifikatsioonid
|
Kategooria |
Võtme spetsifikatsioon |
|
ATS võimsusvahemik |
100A – 4000A sobib väikestele hoonetele kuni suurte tööstuslike/andmekeskuste koormusteni |
|
Režiimide vahetamine |
Avatud-üleminek / viivitatud-üleminek / suletud-üleminek (pehme koormuse ülekanne) erinevate seisakuajanõuete jaoks |
|
Võrgukaitse loogika |
3-faasiline üle-/alapinge ja sageduse jälgimine automaatsete ohutute ülekandeotsuste tegemiseks |
|
Taas{0}}ülekande viivitus |
Programmeeritav viivitus 0–30 minutit, et tagada võrgu stabiliseerimine enne taasühendamist |
|
Elektriline liides |
Vasest siinisüsteem, mis ühildub NEMA / IEC vahekaugusega standardse väljapaigalduse jaoks |
|
Lühike{0}}ringkonna reiting |
Kuni 100 kA AIC-taluvus, mis on kooskõlas seadmete ohutuse ja tõrketaluvuse nõuetega |
|
Mootori tehnoloogia |
Elektrooniliselt juhitavad kõrgrõhu-common rail diiselmootorid tagavad stabiilse koormusreaktsiooni |
|
Generaatori süsteem |
Harjadeta generaator H-klassi isolatsiooniga + PMG ergutus tagab stabiilse pinge kõikumise koormuse all |
|
Heitkoguste vastavus |
EPA Tier 4 Final / EU Stage V koos SCR + DPF järeltöötlussüsteemidega |
|
Elektriline jõudlus ja väljund |
200 kW – 2500 kW ooterežiimi väljund, 1500/1800 p/min, ±0,5% AVR pingeregulatsiooni stabiilsus |
Rakenduse stsenaariumid
• Tier III ja Tier IV andmekeskuste avariitoite infrastruktuur, et tagada kohene varukoopia elektrivõrgu katkestuste ajal.
• Tervishoiuasutused, mis vastavad NFPA 110 1. taseme mandaatidele, tagades kriitilise eluea{2}}ohutuskoormuse kogunemise 10 sekundi jooksul pärast kommunaalteenuste riket.
• Rasketööstuslikud tootmisettevõtted ja veepumbajaamad, mis nõuavad 100% plokikoormuse aktsepteerimist vastavalt ISO 8528-5 G2 ja G3 klassifikatsioonidele.
• Kaugtaristu ja varuelektrijaamad, mis töötavad ekstreemsetes keskkonnatingimustes kuni -25 kraadini.
Kohandamise valikud
DSE/ComAp kontroller
Süvamereelektroonika (DSE) või ComAp digitaalsete juhtpaneelide integreerimine, mis on konfigureeritud kuni 32 üksuse paralleelseks mitme{0}}generaatori jaoks.
Juhtkappide ehitus
Spetsiaalsete juhtpaneelide korpuste projekteerimine, mis on kohandatud konkreetsete NEMA 3R või IP65 ilmastikukaitseklassidega, mis põhinevad teie projekti saidi paigutusel.
BMS-i sideprotokollid
Modbus RTU, Modbus TCP/IP või BACneti protokollide kohandatud programmeerimine, et need sobiksid teie olemasolevate kohalike hoonehaldussüsteemidega (BMS).
Mehaaniline paigutuse kohandamine
Kohandatud korpuse mõõtmed, mootoriga ribid ja väljalaskeava vektorid, mis on loodud sobima rangete kohalike linnaplaneerimise ja füüsiliste ruumipiirangutega.
Supply Support
• Tarneaeg: tehase-valmidus 8–10 nädala jooksul alates tehnilise joonise kinnitamisest.
• Factory Acceptance Test (FAT): kohustuslik 4-tunnine Factory Acceptance Test (FAT), mis kasutab muutuvaid takistuslikke ja reaktiivseid koormuspanke, esitades pinge/sagedusreaktsiooni graafikud 25% kuni 110% koormusastmega.
• Kaitsepakend: vaakum{0}}suletud aurutõkkepakend, mis kaitseb tundlikke elektrikomponente soola-pihustatud ja niiskuse eest 60+-päevase ookeanitransiidi ajal.
• Tarnetähtaeg: FOB-, CIF- või DDP-tingimuste rakendamine koos täieliku päritolusertifikaadi dokumentatsiooniga, et tagada sujuv tollivormistus.
• Laovarude saadavus: standardsete kW mudelite laoseisu hoitakse -saadaval-, et vältida tootmisjärjekorra ooteaegu.
-Müügijärgne teenindus
• Filtri ühilduvus: standardsed hooldusliidesed võimaldavad õlifiltrite, õhuelementide ja kütuse{0}}veeseparaatorite otsest vahetamist standardsete Fleetguardi, Donaldsoni ja Baldwini osanumbritega, et vähendada hanke lokaliseeritud teostusaega.
• 48-tunnine logistikagarantii: kriitilised komponendid saadetakse piirkondlikest jaotuskeskustest 24–48 tunni jooksul projektikohtadesse üle Põhja-Ameerika ja Euroopa.
• 5--aastane garantii jälgitavus: ooterežiimis installitud seadmed hõlmavad määratletud 5-aastast või 3000 töötunnist tehasegarantii, mis on otseselt seotud ISO 9001 järjestikuste materjalide jälgitavuse sertifikaatidega iga suurema valatud komponendi jaoks.
• Kohapealne-digitaalne dokumentatsioon: igal generaatorikomplektil on püsiv QR-kood, mis lingib otse digiteeritud plahvatatud osade diagrammidele, samm-sammulistele hooldusjuhenditele ja HD-tõrkeotsingu videojuhenditele, millele pääsevad juurde välitehnikud.
Sertifikaadid ja vastavus
• CE-vastavusdeklaratsioonid ja täielikud UL2200 vastavusdokumendid piirkondlike võrguühenduste{1}}kinnituste jaoks.
• Sertifitseeritud lühisetaluvus{0}} (AIC) kuni 100 kA vastavalt rahvusvahelistele elektriohutuse eeskirjadele.
• Põhikonstruktsioonisõlmede keskmine riketevaheline aeg (MTBF) ületab 25 000 töötundi, mis on kinnitatud TÜV/UL-i tüübi{2}}katsearuannetega kooskõlas ISO 8528 standarditega.
• ET 10204 3.1 Taglase ohutuse kontrollimiseks on kõigi konstruktsiooni libisemise tõstepunktide jaoks kaasas sertifitseeritud materjalikatse aruanded (MTR).
• Tootmisüksus, mis on sertifitseeritud ISO 9001:2015, ISO 14001:2015 ja ISO 45001:2018 järgi ning saadaval on täielikud tehaseauditi aruanded.
• Standardiseeritud IEEE/IEC sümboolika, mida rakendatakse kõikidel vooluahela skeemidel ja punkt{0}}to{1}}juhtmestiku skeemidel inseneri kinnitamiseks.
KKK
K: Kui kaua saab generaator pidevalt töötada 75% koormuse all, enne kui on vaja plaanipärast hooldust?
V: 75% ühtlase koormuse korral on süsteem ette nähtud 250–300 tundi pidevaks tööks, enne kui on vaja õli ja filtrit kontrollida.
K: Mis on tegelik kütusekulu 100% ooterežiimi koormuse juures 1000 kW seadme puhul?
V: Täis ooterežiimil tarbib 1000 kW agregaat tavaliselt 205–215 liitrit diislikütust tunnis, olenevalt ümbritsevast temperatuurist ja kütusekvaliteedist.
K: Mis on mõõdetud müratase 7 meetri kaugusel standardses vaikses korpuses?
V: Helirõhutase on tavaliselt 68–72 dB(A) 7 meetri kõrgusel 75% koormuse korral.
K: Milline on generaatori ja mootori eeldatav kasutusiga tavapärasel ooterežiimil?
V: Generaator on enne kapitaalremonti ette nähtud umbes 18 000–22 000 töötunniks. Mootori kapitaalremondi intervallid jäävad tavaliselt vahemikku 12 000–15 000 tundi, olenevalt koormusprofiilist ja hooldusdistsipliinist.
K: Mis on garanteeritud koormuse vastuvõtmise võime tegelikes testimistingimustes?
V: Süsteem on valideeritud vastu võtma 100% plokikoormust koos mööduva pinge taastumisega 5–7 sekundi jooksul. Sageduse hälve jääb järsu koormuse korral ±1,5% piiresse.
K: Milliseid rahvusvahelisi vastavusdokumente saavad ostjad kontrollida?
V: Igale seadmele saab lisada jälgitavad CE-deklaratsiooni numbrid, UL-faili viited ja ISO 8528 vastavustesti kokkuvõtted. Dokumentatsioon sisaldab peamiste konstruktsioonikomponentide -jadalingitud materjalide jälgitavuse kirjeid.
K: Kui suur on omandi kogumaksumuse hinnang 10 tegevusaasta jooksul?
V: Võttes arvesse 200–300 tundi aastas ooterežiimis keskmiselt, on elutsükli kogukulud optimaalse kütusesäästlikkuse ja pikendatud hooldusintervallide tõttu tavaliselt 18–25% madalamad kui tavasüsteemidel. Hoolduskulud on keskmiselt 3,5–5% aastas esialgsest CAPEXist.
